ไมโครคอนโทรลเลอร์ Arduino Nano

ไมโครคอนโทรลเลอร์ Arduino Nano

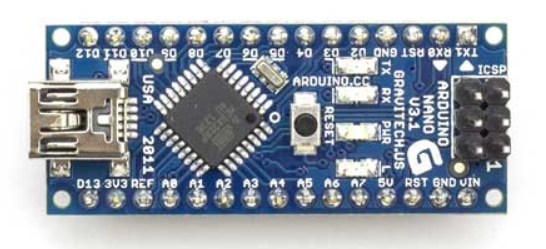

    บอร์ด Arduino Nano ออกแบบมาให้มีขนาดเล็ก และใช้กับงานทั่วๆไป ใช้ชิปไอซีไมโครคอนโทรเลอร์เบอร์ ATmega168 หรือเบอร์ ATmega328 (มีรุ่น 2.3 กับ 3 ตอนซื้อต้องเช็คดีๆก่อน) โปรแกรมผ่านโปรโตคอล UART มีชิปUSB to UART มาให้ ใช้ Mini USB เชื่อมต่อกับคอมพิวเตอร์ มีพอร์ตดิจิตอลอินพุตเอาต์พุต 14 พอร์ต มีพอร์ตอนาล็อกอินพุต 8 พอร์ต บนบอร์ดยังมีเรกกูเลเตอร์ สามารถจ่ายไฟได้ตั้งแต่ 7 – 12V เพื่อให้บอร์ดทำงานได้ (จ่ายไฟที่ขา VIN)กรณีมีแหล่งจ่ายไฟ 5V อยู่แล้วก็จ่ายเข้าได้เลยที่ขา 5V

ข้อมูลจำเพาะ

ชิปไอซีไมโครคอนโทรเลอร์     ATmega168 หรือ ATmega328
ใช้แรงดันไฟฟ้า                        5V
รองรับการจ่ายแรงดันไฟฟ้า (ที่แนะนำ)        7 – 12V
รองรับการจ่ายแรงดันไฟฟ้า (ที่จำกัด)        6 – 20V
พอร์ต Digital I/O                14 พอร์ต (มี 6 พอร์ต PWM output)

พอร์ต Analog Input            6 พอร์ต

กระแสไฟที่จ่ายได้ในแต่ละพอร์ต   40mA
กระแสไปที่จ่ายได้ในพอร์ต     3.3V    50mA
พื้นที่โปรแกรมภายใน            16KB หรือ 32KB

พื้นที่โปรแกรม                       500B  ใช้โดย Booloader
พื้นที่แรม                                1 หรือ 2KB
พื้นที่หน่วยความจำถาวร  (EEPROM)   512B หรือ 1KB
ความถี่คริสตัล                    16MHz
ขนาด                                    45x18 mm

น้ำหนัก                                 5  กรัม
